УСТРОЙСТВО ДИСТАНЦИОННОГО УПРАВЛЕНИЯ КРАН-БАЛКОЙ, двухскоростное
Модель "КРАН-2"
Краткое техническое
описание.
приложение к сайту "Электроника для бизнеса"
1.Назначение.
Устройство предназначено для оперативного дистанционного управления двухскоростным крановым оборудованием, имеющим электропривод с релейным контактным управлением.
2.Состав
Устройство состоит из пульта управления и объектового устройства.
Пульт управления
Выполнен в виде носимого блока, рис.1.
В корпусе размещено устройство управления, радиомодуль, органы управления и индикации.
 |

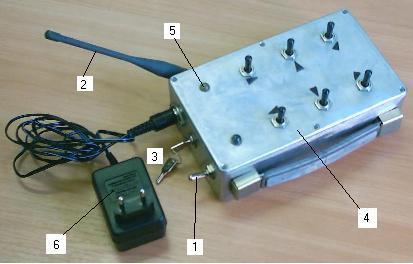

1- переключатель питания 2-антенна 3-замковое устройство 4-переключатели управления 5-световые индикаторы 6-зарядное устройство |
Рис.1. Пульт управления.
Корпус выполнен из алюминиевого сплава. Толщина стенки 1 мм. Переключатели управления размещены на передней панели. Переключатели имеют три положения, соответствующие командам.
Антенна гибкая, поворотная. Пульт снабжен замковым устройством, исключающим его использование посторонними лицами.
Питание пульта управления осуществляется от встроенных аккумуляторов.
Подзарядка, аккумуляторов осуществляется от зарядного устройства.
Объектовое устройство.
Объектовое устройство выполнено в виде стационарного модуля, рис.2. Размещается на крановом оборудовании.
Cодержит радиомодуль, модуль управления и силовые коммутационные реле.
Силовые реле обеспечивают коммутацию цепей переменного или постоянного тока.
Корпус выполнен из алюминиевого сплава. Толщина стенки 1 мм.
Антенна гибкая, поворотная.
Питание объектового устройства осуществляется от сети 220В.
 |

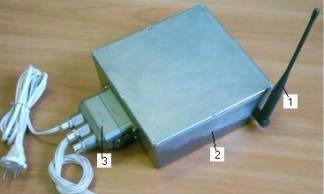

1-антенна 2-корпус 3-соединительный разъем |
Рис.2.Объектовое устройство.
3. Принцип действия.
Принцип действия основан на передаче по радиоканалу сигналов управления от пульта управления к объектовому устройству. Исполнительные реле объектового устройства коммутируют соответствующие цепи кранового оборудования.
При нажатии любого переключателя или сочетания переключателей пульта, устройство управления генерирует код, соответствующий текущему состоянию панели переключателей. Код по радиоканалу подается в объектовое устройство, где включаются соответствующие силовые коммутационные реле.
Радиоканал защищен. При сильных помехах, при командах нештатного формата или при длительном отсутствии команд с пульта, устройство управления объектового устройства отключает исполнительные цепи.
Реле объектового устройства соединяются с силовыми цепям крана-балки и, при наличии команды, замыкают соответствующие цепи. Силовые цепи соединены с цепями питания электродвигателей или с магнитными пускателями кранового оборудования.
В пульте установлена дополнительная кнопка "Аварийный СТОП". По команде от этой кнопки прерывается выполнение любых команд, на объектовое устройство поступает команда "СТОП". При этом исполнительные цепи объектового устройства обесточиваются, а пульт управления блокируется. Повторный запуск пульта управления возможен путем его выключения и повторного включения.
4.Основные параметры.
Устройство в целом
| № | Параметр | Значение |
| 1 | Дальность действия в прямой видимости, м, не менее | 250 |
| 2 | Количество команд | тринадцать: шесть основных технологических, с двумя значениями, каждая, и одна аварийная, с высшим приоритетом |
| 3 | Помехозащищенность | повышенная, применением специальных кодов и специальным радиообменом |
| 4 | Защита от аварийных ситуаций | кнопкой "Аварийный СТОП" на пульте |
| 5 | Защита от аварии пульта и базового блока | оперативной самодиагностикой оборудования и отключением исполнительных реле при их неисправности |
| 6 | Защита от разряда батареи питания пульта | индикацией разряда батареи |
| 7 | Наработка на отказ час, не менее | 5000 |
Пульт управления
| № | Параметр | Значение |
| 1 | Рабочая частота передатчика МГц | 433,92* |
| 2 | Мощность передатчика мВт | 10 |
| 3 | Модуляция | амплитудная, импульсная |
| 4 | Потребляемый ток: | |
| - в режиме молчания мА, не более | 5 | |
| - в режиме передачи мА, не более | 60 | |
| 5 | Емкость аккумулятора мА/час | 600 |
| 6 | Время полной зарядки, час, не более | 12 |
| 7 | Индикация подачи команды с клавиатуры | световая, на панели пульта |
| 8 | Индикация разряда батареи | световая, на панели пульта |
| 9 | Подача любой штатной команды | путем нажатия соответствующего переключателя |
| 10 | Подача любых сочетаний команд | путем нажатия комбинаций соответствующих переключателей |
| 11 | Температура окружающей среды, С | +-40С |
| 12 | Влажность, при t =30 С, % не более | 90 |
| 13 | Одиночные ударные нагрузки G, не более | 3 |
| 14 | Отсутствие агрессивной среды | жидкой, газообразной, биологической; |
| 15 | Габаритные размеры, мм** | 350* 110*60 |
| 16 | Масса, кг | 1,2 |
| 17 | Материал корпуса | алюминиевый сплав |
Объектовое устройство
| № | Параметр | Значение |
| 1 | Рабочая частота приема МГц | 433, 92* |
| 2 | Чувствительность приемника мкВ | 0,5 |
| 3 | Полоса пропускания МГц | 1 |
| 4 | Напряжение питания В | 220 |
| 5 | Потребляемый ток мА | 50 |
| 6 | Ток в выходной цепи А, не более | 1*, 10*, 25* |
| 7 | Напряжение в выходной силовой цепи В, не более | 220*, 380* |
| 8 | Тип нагрузки | активная, индуктивная; |
| 9 | Температура окружающей среды С | + -40 |
| 10 | Влажность при температуре 30 С % не более | 90 |
| 11 | Одиночные ударные нагрузки G, не более | 3* |
| 12 | Продолжительные механические вибрационные или линейные нагрузки G, не более | 2* |
| 13 | Отсутствие агрессивной среды | жидкой, газообразной, биологической |
| 14 | Габаритные размеры, мм** | 340 *190*70 |
| 15 | Масса, кг | 5,5 |
| 16 | Материал корпуса | алюминиевый сплав, 1 мм |
*типовое значение,
**максимальные, в рабочем положении
5.Срок гарантийного обслуживания - 1 год со дня продажи.
Срок годности изделия - три года. При бережной эксплуатации изделие может функционировать до пяти лет.
Гарантийное обслуживание производится в гарантийной мастерской по адресу: г.Новосибирск, пр.К. Маркса, 30, оф. 511. тел.(3832)46-45-40, при наличии заполненного гарантийного талона, гарантийных наклеек и отсутствии повреждений, не совместимых с работоспособностью устройства.
Стоимость устройства: 19000 руб.
